【導讀】遠程感測是一種行之有效的方法，通過消除連接電纜中壓降的影響來調節負載點的直流功率。這在測試和測量應用中尤其重要，在這些應用中，電源電壓在一系列負載條件下的準確性和一致性通常對于獲得準確且可重復的測試結果至關重要。
傳統的遙感方法
遠程感測是一種行之有效的方法，通過消除連接電纜中壓降的影響來調節負載點的直流功率。這在測試和測量應用中尤其重要，在這些應用中，電源電壓在一系列負載條件下的準確性和一致性通常對于獲得準確且可重復的測試結果至關重要。

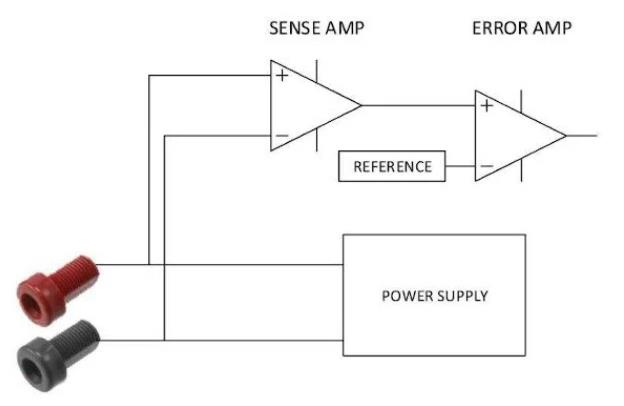

圖 1 說明了不使用遠程感測連接器的電源中的感測布置。在此示例中，電源中的高輸入阻抗檢測放大器與誤差放大器相結合，可在負載變化時控制輸出電壓。
圖 1：無遠程檢測的基本電源負載調節

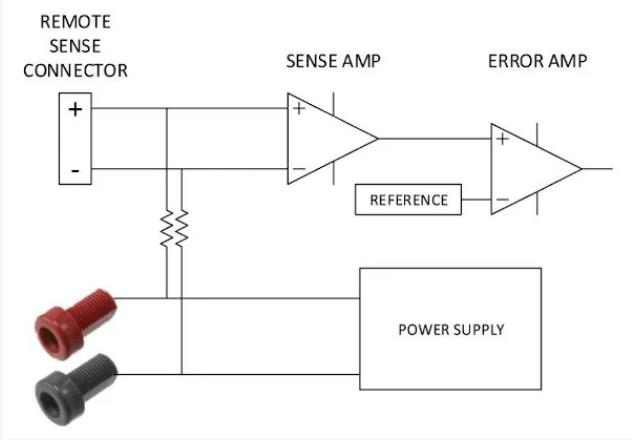

圖 2 展示了使用典型遠程感應配置的電源。遠程檢測通過補償連接電源和負載的接線上的壓降來嚴格調節負載點的電源電壓。具有傳統遠程感測功能的電源包括第二對（感測）引線，該引線源自負載，然后直接連接到電源的感測放大器。低值電阻（通常為 10Ω 至 100Ω）用于將檢測線連接到電源的輸出端子。只要檢測接線的電阻遠低于這些電阻器，檢測放大器就會測量負載上的電壓。如果沒有遠程感測線連接到負載，則感測放大器通過這些低值電阻器連接到輸出。
圖 2：具有遠程檢測功能的電源負載調節可補償連接引線中的壓降
傳統“有線”方法的缺點
依賴于電線和連接器的傳統遠程感測技術充滿了潛在問題，即遠程感測線路中的噪聲干擾以及可能損壞接地環路或反極性連接。這些缺點會限制其實用性和準確性。此外，與該拓?fù)湎嚓P(guān)的故障機制經常發生。
遠程感測中使用的感測引線的一個常見問題是它們很長并且容易吸收環境中的噪音。感測引線拾取的任何噪聲都會被電源放大。這可能會導致輸出噪聲、電源振蕩甚至電源故障。
必須小心使用傳感引線以避免噪聲源。檢測引線通常規定為雙絞線，以盡量減少此問題。在某些情況下，必須將電源的輸出引線與感測引線分開以消除問題。小值電阻器通常用在遠程感測連接器和輸出之間，因為如果使用大值電阻器，遠程感測的輸入阻抗將非常高，以致噪聲問題將無法克服。不幸的是，電阻器不能做得太小，以免因接地環路問題而產生噪聲問題。在某些情況下，在高噪聲環境中需要對遠程感測線進行額外的屏蔽。
許多采用典型遙感方法的供電公司不斷收到客戶投訴和電源故障，終追溯到注入噪聲問題。
接地環路
接地環路問題是許多電源返修和維修的常見原因。任何電源，尤其是高電流電源，都會在連接電源輸出和負載的電線中產生顯著的電壓降。這就是遙感存在的原因。不幸的是，如果負載的引線尺寸過小或意外斷開，可能會導致電源內部遠程感應電路損壞。發生這種情況是因為負載線上的任何壓降都會反映在檢測電路中必需的兩個串聯電阻上。如果負載線暫時開路，或者負載線的壓降足夠大，則檢測電阻器將傳導足夠的電流，導致其失效。
極性反了
不幸的是，極性反轉在應用中經常發生。如果在設置過程中遠程感測引線無意中接反，則很可能會損壞感測電阻。電源的過流保護可能會限制損壞，但檢測電阻很可能需要更換。
當今市場上的大多數測試和測量電源均采用模擬控制環路設計。許多設備都有數字前面板和數字接口供用戶使用，但電源的實際控制仍然是通過模擬電路完成的。通過全數字實現，可以通過多種方式控制可編程電源，而這是模擬控制環路根本無法實現的。例如，控制回路可以實時改變，以適應多種類型的負載。電源性能也可以輕松定制，以滿足特定的客戶需求。
在遠程傳感方面，Versatile Power 開發了一項正在申請的技術，利用數字控制來消除上述所有問題，同時提供額外的好處。使用 Versatile Power BENCH XR 電源（圖 3），除了連接到負載的電源線之外，不需要任何引線，從而消除了額外的電線，從而簡化了安裝。該解決方案與有線遙感一樣準確，且沒有相關風險。
遠程感測是通過確定負載引線的電阻來實現的。一旦知道了這些數據，就可以使用歐姆定律來確定電源輸出所需的電壓，以便在負載上獲得適當?shù)碾妷骸Ｍㄟ^應用其數字控制的多功能性，電源可以感測輸出電流并重新計算電源開關頻率下的輸出電壓要求。通過這種遠程感測方法，電源可以比有線遠程感測方案更快地響應負載電流的變化。
設置非常簡單。首先，將電源連接到負載。然后，使用自動校準程序，將電源引線在負載處短路。然后電源的數字信號處理器測量引線電阻。
完成此操作后，負載短路現象就會消除，電源將自動補償任何負載變化。不可能從傳感線拾取噪聲。此外，也不存在可能的接地環路或反向連接。，負載線補償電壓的大小沒有限制，因為沒有可能損壞的檢測電阻。
