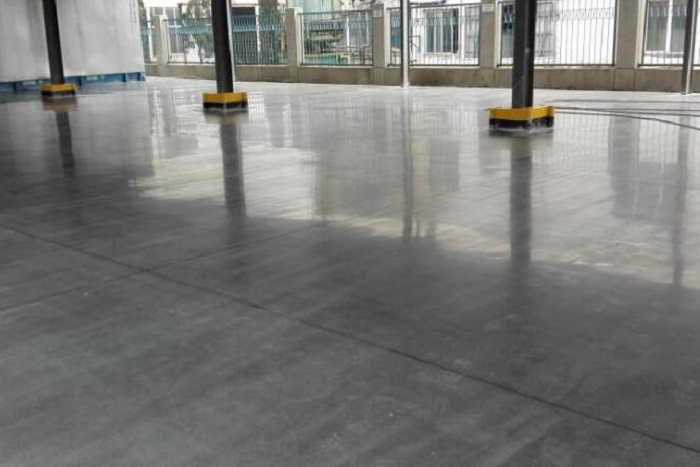

混凝土密封固化劑通常稱之為混凝土固化劑或混凝土密封硬化劑,最早在美國1942年發(fā)明，兩年后在美國得以廣泛的應(yīng)用。歷經(jīng)70年后的今天，混凝土密封固化劑已成為世界上運用最廣泛的混凝土密封、固化和硬化劑，是混凝土外用保護增加使用壽命的最佳地坪之一。

　　一、混凝土密封固化劑 詳解

　　混凝土密封固化劑是一種無色透明液體，無臭、無毒、不燃、滲透力強，不含揮發(fā)性有機化合物成分，由無機物、化學活性物、硅化物組成，它是通過美國農(nóng)業(yè)部食品標準USDA評定分析出來的。

　　二、作用原理

　　產(chǎn)品通過3~5mm的有效滲透，與混凝土中的氧化鈣、水分及混凝土硬化過程中產(chǎn)生的化合物發(fā)生化學反應(yīng)，從而生成一種水合硅酸鈣，俗稱雪硅鈣石膠，使混凝土成為一個致密的整體。通過增強雪硅鈣石膠的濃度來提高混凝土的強度和密度。同時，雪硅鈣石膠在混凝土氣孔中生成的晶體有效的封堵了混凝土中的氣孔，減少水分流動路徑，從而阻止固體和液體雜質(zhì)進入混凝土內(nèi)部，增加了混凝土的抗化學物質(zhì)腐蝕能力，但同時又允許氣態(tài)水自由流通，使混凝土保持“呼吸”功能。同時使地面產(chǎn)生較高的光澤度，增加使用的美觀效果。

　　三、特點

　　混凝土密封固化劑通過滲透進入混凝土內(nèi)部，形成凝膠后它能夠硬化、密封混凝土，不起塵，不起砂。由于它能夠穿透混凝土表面，并能與混凝土基質(zhì)融為一體，所以它能夠有效地起到持久硬化和密封的作用。使用效果長達25年以上，因此，它也將起到防止風化的作用。

　　范圍與適合條件

　　適用于新舊混凝土、水磨石、骨料類耐磨地面以及水泥砂漿面層、石膏等以水泥為基質(zhì)的建筑材料表面。

　　1 凡有耐磨、無塵、增加強度、抗?jié)B、耐用、易清潔要求的混凝土類地坪都可使用。如食品加工、汽車工業(yè)、電子工業(yè)、停車場、體育館、商場及機場、碼頭等。

　　2 可用于非長期受酸堿腐蝕的場所。

　　3 可用于輕質(zhì)混凝土地面。混凝土密封劑能夠很好的硬化氣孔混凝土，使表面更能承受由于行人而引起的磨損，還能防塵。

　　4 可用于停車場等通過硬毛刷刷過或機磨的方式提供摩擦阻力的粗拋光混凝土地面，同樣有硬化、防塵、耐磨效果，但需要增加單位面積用量。唯一不同之處是在粗拋光的表面不會有機械抹光表面施用混凝土密封劑后出的光亮效果。

　　5 適用于耐磨骨料類混凝土地面。使用混凝土密封劑對骨料中的石英、暗色巖、金屬填料沒有任何影響。但可硬化其中的水泥部分，使地面更耐磨，而且密封、無塵。

　　6 適用于纖維增強混凝土地面。混凝土密封劑的功效不會因為結(jié)合纖維(玻璃纖維、鋼纖維、聚丙烯纖維)的使用而減小。混凝土密封劑仍會對抹光的混凝土表面起到養(yǎng)護、密封硬化和防塵作用。

　　7 適用于骨料染色系統(tǒng)的混凝土地面。骨料染色系統(tǒng)由特殊的石英砂、優(yōu)質(zhì)骨料、普通硅酸鹽水泥以及色素(無機顏料)組成，不會妨礙混凝土密封劑的滲透。

　　不適合哪些環(huán)境

　　1 不建議在長期受酸環(huán)境下單一使用。因為受環(huán)境溫度,接觸時間、密度、混凝土地面成分的影響、耐化學腐蝕的效果難以確定。

　　2 體積較輕的塊材或其它孔穴太大、太多的石造物。

　　3 經(jīng)有色丙稀酸類著色或環(huán)氧等覆蓋物處理過的地方，因為表面的薄膜會阻止密封固化劑的滲透，除非這些涂層已完全磨損或已用化學或機械方式除去。

　　4 大理石、陶瓷、玻璃、金屬等表面。

　　產(chǎn)品功能及相關(guān)參數(shù)

　　1能夠增加抗壓強度：7天后，經(jīng)處理試樣比未處理試樣抗壓強度增強40%，以后隨時間增長而增加。

　　2能夠增加硬度：混凝土樣塊表面經(jīng)測試表面莫氏硬度為6，經(jīng)密封固化劑處理后莫氏硬度為8。

　　3 養(yǎng)護更方便：在最重要的24小時熟化過程中，經(jīng)過處理的混凝土樣塊比未經(jīng)處理的混凝土樣塊保水能力高94%，永久性養(yǎng)護混凝土，防止產(chǎn)生龜裂，收縮，并且是一次使用,永久有效,可節(jié)約大量維修，維護成本。

　　4 有效地徹底防塵：經(jīng)密封固化劑處理2小時后，混凝土樣塊永久不產(chǎn)生灰塵，無須打蠟，達到凈化效果。

　　5 有效地提高抗?jié)B性：在一塊6平方的區(qū)域經(jīng)過密封固化劑處理的區(qū)域，以直徑7英寸水龍頭沖流，其滲流率每小時0.023ml。

　　6 有效地增加結(jié)合力：經(jīng)過密封固化劑處理的混凝土試塊與環(huán)氧樹脂結(jié)合力比未處理的試塊增加32%;與涂料的結(jié)合性和未經(jīng)處理的地面相同。

　　7 有效地提高耐磨性：經(jīng)測試混凝土表面耐磨度為2.8，使用密封固化劑后，耐磨度迅速提高至6.3，30分鐘以后耐磨耗性增加45%。

　　8 有效地增加摩擦系數(shù)：經(jīng)密封固化劑處理后樣塊光亮度明顯增加，達到鏡面般的效果，但經(jīng)檢測耐磨系數(shù)沒有摩擦系數(shù)沒有降低，不打滑。

　　9 有效地增強抗風化性：紫外線及噴水對處理過的試樣沒有不良的影響.能有效阻止氯離子的通過，測試表明經(jīng)過處理的地面，不會因外界自然天氣受到影響，有效延長建筑物使用壽命。

　　10 有效地增強抗撞擊能力：抗撞擊能力提高18%。

　　11有效地 增強耐化學性：經(jīng)密封固化劑處理一個月后，有效的提高了混凝土的抗腐蝕性能。

　　混凝土密封固化劑設(shè)計選用要點

　　1 對于不好基礎(chǔ)的地面特別是硬度低、翻砂、大量起塵、表面毛糙、結(jié)構(gòu)松散，結(jié)構(gòu)完整性也不是很好，混凝土密封固化劑用量發(fā)揮作用不夠明顯，需加大用量。但在地面狀況極其不好的情況下，加大用量也可能起不到相應(yīng)的作用。

　　2 混凝土密封固化劑的硬化、無塵、養(yǎng)護三種效果在使用后數(shù)小時或幾天就可發(fā)生，只有密封和出現(xiàn)光澤進程緩慢。若要加快使用成效，常是在其表面二次施用令其填滿孔隙，會迅速密封和出現(xiàn)大理石般光澤。

　　3一般情況下地面做法：混凝土原地面機械抹粉光后施用混凝土密封固化劑材料。

　　4 若需在密封固化劑地面上再涂刷其它材料時，應(yīng)根據(jù)地面而化學腐蝕性的要求，咨詢技術(shù)指導(dǎo)。

　　混凝土密封固化劑施工需要注意的事項

　　1)施工溫度應(yīng)達到4～51℃。當?shù)陀? ℃時混凝土應(yīng)用塑料完全覆蓋;

　　2)施工用量：機磨竣光地坪覆蓋率15～22㎡,基礎(chǔ)差的地面覆蓋率8～13㎡;

　　3)施工工具使用低壓噴霧器;

　　4)施工一次即可。

　　5)混凝土地坪的準備：哪個時段都可以，但需要清洗晾干或表面用機器打磨過地面保養(yǎng)注意事項

　　1)為了使混凝土達到更好的效果，可選用清洗機配上軟質(zhì)纖維磨墊清洗地面; 之后再施用。

　　2)用不含硫酸鹽和氫氧化物的高PH值的清洗劑清洗表面(酸性清洗劑會使表面黯淡無光);

　　3)盡快冼凈濺在地面的物質(zhì)，避免在地面留下痕跡;

　　4)要常備一種好的油分解劑，更好地清洗油跡和脂跡等;

　　剛施用完密封固化劑的地面不完全密封。開始的前幾個月內(nèi)，密封固化劑滲透入內(nèi)部，然后才完全密封。當?shù)孛嬲诿芊鈺r，用常規(guī)的洗潔劑清洗 3個月后表面將會抗污并且大多數(shù)液體的滲透都得到阻止，保證在技術(shù)要求的強狂下，若使用得當，大部分化學物質(zhì)也不能滲透進去。經(jīng)常清洗，水會加速明顯效果，促進地面密封并且產(chǎn)生光澤，盡早達到抗?jié)B效果，使地面得以使用。

　　以上內(nèi)容來自網(wǎng)絡(luò)轉(zhuǎn)載，內(nèi)容僅供參考。
